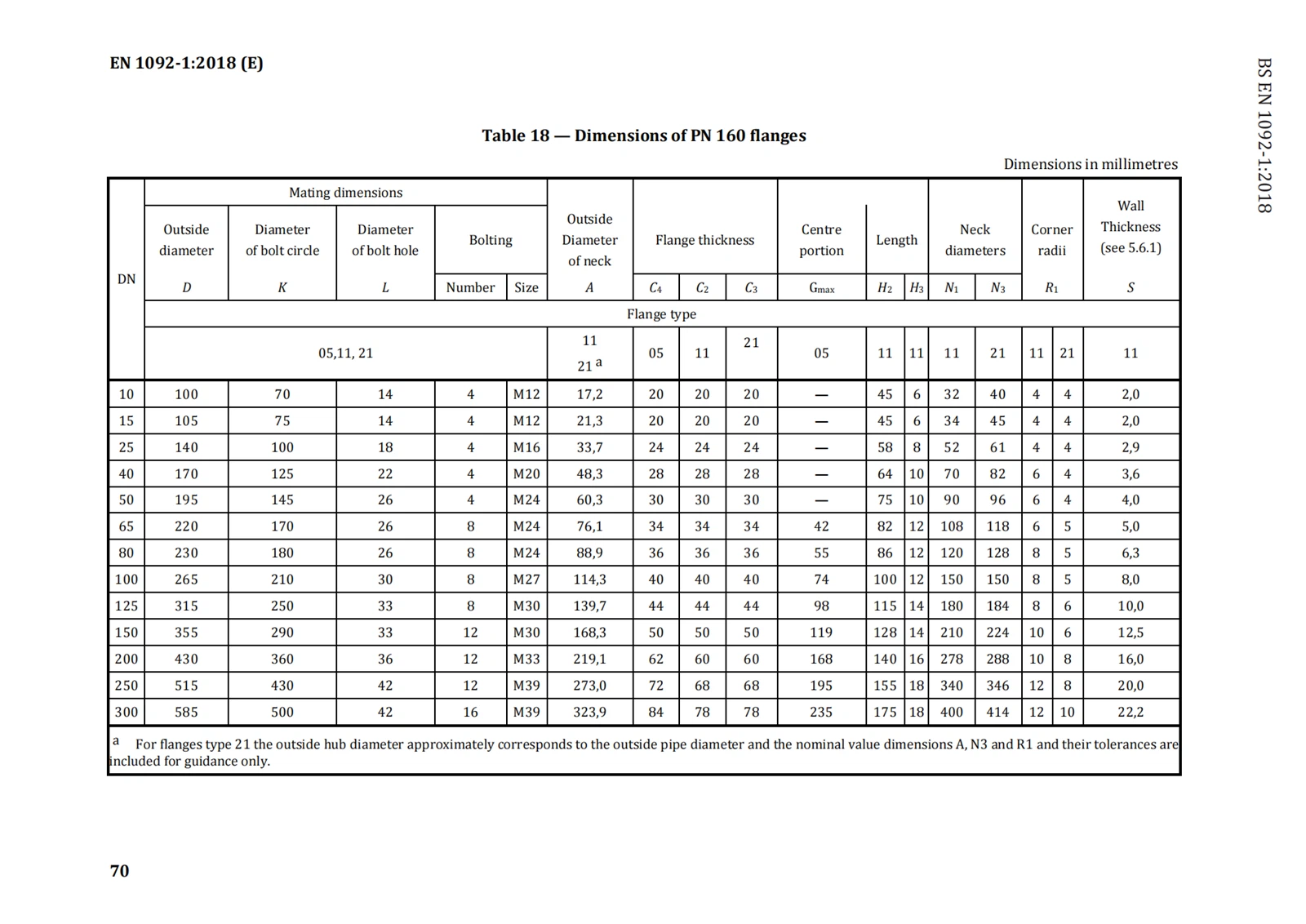

DIN EN 1092-1 PN 160 フランジの寸法

DIN EN 1092-1 規格は PN 160 フランジの寸法を指定しており、最大許容圧力が PN 160 (160 bar または約 2320 psi) を超えない配管システムで使用するように設計されています。 これらのフランジは高圧条件に耐えるように構造されており、石油・ガス、石油化学、化学処理などの産業で一般的に使用されています。







DIN EN 1092-1 PN 160 フランジの一般的な寸法は次のとおりです。



外径 (OD):

PN 160 フランジの外径は、公称パイプ サイズ (NPS) とフランジのタイプによって異なります。 一般的な外径の範囲は約 95 mm から 2000 mm 以上です。

ボルト穴径:

ボルト穴の直径は、フランジのサイズとタイプに応じて、通常約 12 mm ～ 36 mm の範囲になります。

ボルト円直径 (BCD):

ボルト円直径とは、ボルト穴の中心によって形成される円の直径です。 ボルト穴の数とその配置により決まります。

厚さ:

PN 160 フランジの厚さは、圧力定格や構造の材質などの要因によって異なります。 一般的な厚さの値の範囲は約 10 mm ～ 40 mm です。

ハブ径:

ハブ径はフランジ中央の盛り上がった部分の直径です。 フランジのサイズと種類により規格化されています。

これらの寸法により、PN 160 フランジが使用される高圧配管システムにおける互換性と信頼性が保証されます。 各フランジのサイズとタイプに必要な特定の寸法と公差については、DIN EN 1092-1 規格を参照することが重要です。



PN 160 フランジの種類:



ウェルドネックフランジ

スリップオン フランジ

ねじ付きフランジ

ブラインドフランジ

ソケットウェルドフランジ



サイズ:



PN 160 フランジは、さまざまなパイプ径に対応できるよう、さまざまなサイズが用意されています。 一般的なサイズの範囲は、特定の要件とメーカーの能力に応じて、通常、DN 10 から DN 2000、またはそれ以上です。



材料：



PN 160 フランジは、高圧用途に適したさまざまな材料から構築できます。 一般的な材料には次のようなものがあります。

炭素鋼 (例: ASTM A105)

ステンレス鋼 (例、ASTM A182 F304/F304L、F316/F316L)

合金鋼 (例: ASTM A182 F11、F22)

二相ステンレス鋼

スーパー二相ステンレス鋼

ニッケル合金（インコネル、ハステロイなど）



アプリケーション:



PN 160 フランジは、極度の高圧条件に遭遇する産業や用途で使用されます。 これらのアプリケーションには次のものが含まれます。

石油とガスの抽出と精製

石油化学プラント

化学処理

発電（原子力発電所を含む）

高圧工業用配管システム



Q&A:



Q:DIN EN 1092-1 PN 160 フランジの一般的な寸法はどれくらいですか?

A:PN 160 フランジの寸法は、外径、ボア径、ボルト穴サイズ、ボルト円径、厚さ、ハブ径など、DIN EN 1092-1 規格に従って標準化されています。



Q:PN 160 フランジにはどの材質が一般的に使用されますか?

A:PN 160 フランジは、炭素鋼、ステンレス鋼、合金鋼、二相ステンレス鋼、超二相ステンレス鋼、さまざまなニッケル合金など、高圧用途に適したさまざまな材料から作成できます。



Q:PN 160 フランジは通常どの業界で使用されますか?

A:PN 160 フランジは、石油およびガス、石油化学、化学処理、発電 (原子力発電所を含む)、および極度の圧力条件が蔓延する高圧工業用配管システムなどの業界で使用されます。
