DIN EN 1092-1: 配管システムの鋼フランジに関する欧州規格

DIN EN 1092-1とは何ですか?

DIN EN 1092-1 は、パイプ、バルブ、継手、付属品の円形フランジの要件を指定する欧州規格です。 タイトルは「フランジとその継手 - パイプ、バルブ、継手および付属品用の円形フランジ、PN 指定 - パート 1: 鋼製フランジ」です。

この規格は、ウェルドネック、スリップオン、ねじ込み、ブラインドフランジなどのさまざまなタイプのフランジと、その寸法、材質、圧力定格を定義します。 これは、ヨーロッパ全土の配管システムで使用されるフランジの設計、寸法、およびマーキングに関するガイドラインを提供します。

タイトルの「PN」の指定は、フランジの圧力定格を指し、「Pressure Nominal」を表します。 DIN EN 1092-1 は、欧州連合内でフランジを指定するための統一システムを確立し、配管システムの設計と設置における一貫性と相互運用性を促進します。

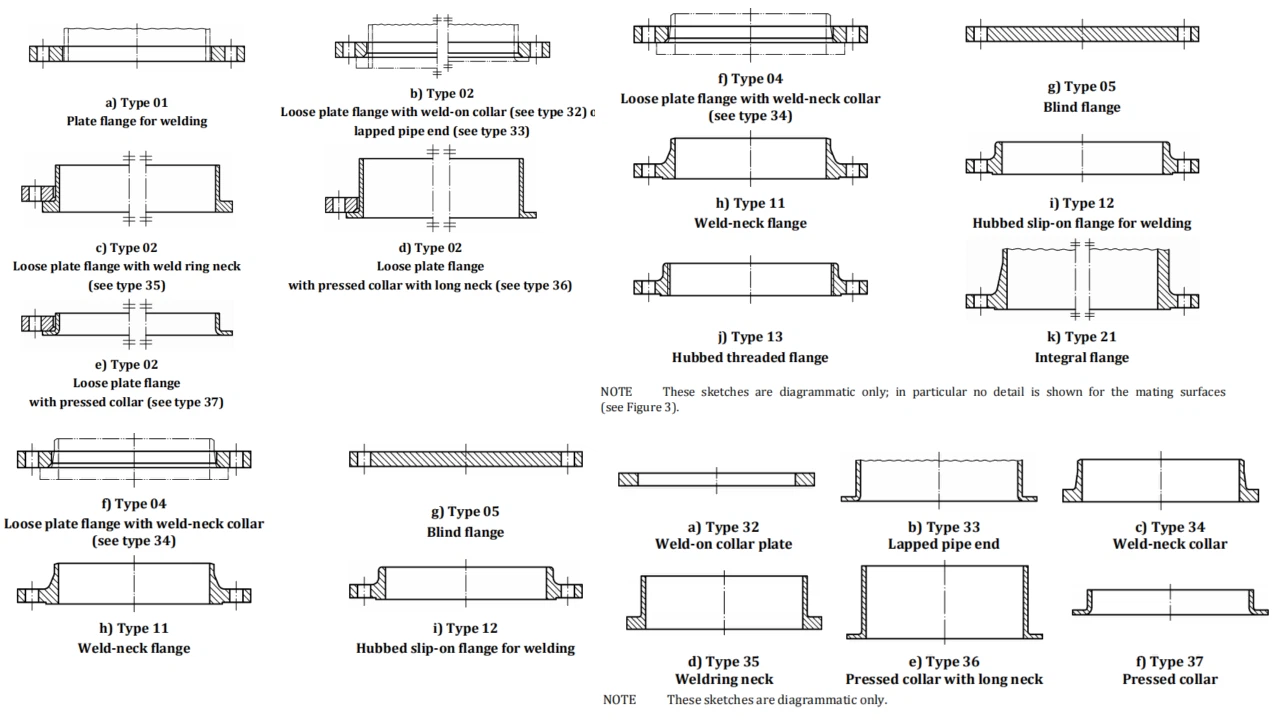

JP 1092-1 鋼製フランジとカラーの種類

DIN EN 1092-1 と以前の DIN 規格: フランジ規格の違いを理解する

フランジのタイプとマーキング:

以前の DIN 規格: フランジは、それぞれ独自のタイプとマーキング システムを持つ DIN 2635 や DIN 2633 などの DIN 規格を使用して分類されていました。

DIN EN 1092-1: 溶接ネック フランジの場合はタイプ 11、ブラインド フランジの場合はタイプ 05 など、フランジ タイプが番号で指定される統一分類システムを採用しています。

圧力定格:

以前の DIN 規格: フランジは、PN6 や PN40 などの公称圧力定格に基づいて標準化されていました。

DIN EN 1092-1: 同様の公称圧力 (PN) システムを使用しますが、それをヨーロッパ全体で標準化し、フランジの圧力定格の一貫性を確保します。

サイズと素材の互換性:

以前の DIN 規格: 以前の DIN 規格の一部のフランジ サイズは、新しい DIN EN 1092-1 サイズとともに引き続き使用されている場合があります。

DIN EN 1092-1: 以前の DIN 規格には存在しなかった新しいフランジ サイズが導入され、ユーザーに幅広いオプションが提供されます。

移行期間と共存:

移行期間: 一部の DIN フランジ規格は DIN EN 1092-1 に置き換えられましたが、その他の規格は長年の製品規格の変更という課題により引き続き共存しています。

共存: フランジは、メーカーや地域の要件に応じて、古い DIN 規格、新しい DIN EN 1092-1 規格、またはその両方に準拠する場合があります。
