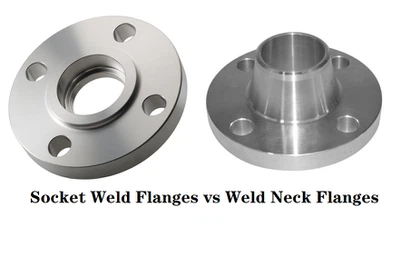

ソケット溶接フランジと溶接ネック フランジはどちらも配管システムで使用されるフランジのタイプですが、いくつかの重要な違いがあります。
1. 設計と構造:
- ソケット溶接フランジ: これらのフランジの内側にはパイプにフィットするソケット状のくぼみがあります。 パイプの外側に溶接されています。 ソケットは接続を補強します。
- ウェルドネックフランジ: これらのフランジには、フランジ本体から伸びる長い先細ネックがあります。 ネックはパイプに溶接されており、ジョイントに強度とサポートを提供します。 ウェルドネック フランジの設計により、高圧および高温の用途に適しています。
2.接続強度:
- ソケット溶接フランジ: 小径パイプや低圧用途に優れた強度を提供します。 ただし、溶接接合部に応力が集中する可能性があるため、通常は高圧システムでは使用されません。
- ウェルドネックフランジ: 特に高圧および高温の用途に優れた強度とサポートを提供します。 延長されたネックにより応力集中が軽減され、重要な環境に適しています。
3. 位置合わせとフィット:
- ソケット溶接フランジ: シンプルな設計のため、溶接ネック フランジに比べて位置合わせと取り付けが容易です。
- ウェルドネックフランジ: ウェルドネックフランジの位置合わせと取り付けは、ネックが延長されているためより困難になる可能性がありますが、一度取り付けると、サポートと安定性が向上します。
4. アプリケーション:
- ソケット溶接フランジ: 家庭用および商業用の配管システムや中程度の圧力がかかる産業など、小さなパイプ サイズや低圧用途で一般的に使用されます。
- ウェルドネック フランジ: 石油およびガスのパイプライン、石油化学プラント、製油所、発電所などの高圧および高温の用途に適しています。
要約すると、ソケット溶接フランジと溶接ネック フランジはどちらも配管システム内でパイプを接続するという目的を果たしますが、それらの設計、強度、および用途は異なります。 ソケットウェルドフランジはシンプルで取り付けが簡単ですが、ウェルドネックフランジは優れた強度を提供し、要求の厳しい産業用途により適しています。
