用途に必要なパイプのサイズと圧力クラスによってフランジの寸法が決まります。 フランジは、ASME、MSS、API などの組織の出版物に従って標準化されています。
フランジ用PCDとは何ですか？
ピッチ円直径
PCDとは何ですか？ フランジの PCD は重要な寸法の 1 つです。 PCD (ピッチ円直径) は、各ボルト穴を通る円の直径です。

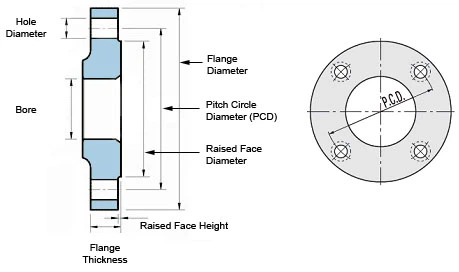

一般的なフランジの測定
適切なフランジを選択することが重要です。 正確に一致させるには、以下の手順に従ってフランジを測定し、その結果を The Metal Company が提供するフランジの寸法と比較してください。 ピッチ円直径 (PCD) は、フランジのボルト穴が揃うかどうかを決定する最も重要な測定値の 1 つです。
A: 内径
内部の穴の一方の側から穴の反対側まで、中心を横切って測定します。
B: 外径
フランジの一方の外端からもう一方の外端まで、中心を横切って測定します。
C: ピッチ円直径 (PCD)
一方のボルト穴の中心からもう一方のボルト穴の中心までを測定します。 反対側のボルト穴の内縁とボルト穴の外縁の間の距離も測定できます。
D: 穴のサイズ
ボルト穴の中心を端から端まで測ります。 一般的に、これは使用されているメートルボルトよりも少し大きくなります。
E: 厚さ
平らな面の端の間の距離を測定します。
