温度が上昇したときにフランジが耐えることができる最大圧力（psi または bar で測定）は、「フランジ定格」（または「クラス」）と呼ばれます。 より高い定格 (クラス) のフランジは、より高温でのより多くの圧力に耐えることができるため、より低い定格のフランジよりも強度が高くなります。 フランジの製造に使用されるさまざまな材料は、同じ定格でもさまざまな圧力温度特性を示します。 この記事では、カーボン、合金、ステンレス鋼のフランジの圧力定格表と、配管用途に適切な定格を選択する方法に関するアドバイスが提供されています。
「圧力定格」、「クラス」、「#」、「Lb」、または「Lbs」の違いは何ですか?
「圧力定格」、「クラス」、「#」、「Lb」または「Lbs」という用語は交換可能です。つまり、これらはすべて、フランジ (およびバルブ、フィッティングなどの他の機器) の圧力/温度性能のまったく同じ概念を指します。 、など）。
ANSI フランジ圧力定格の説明
温度上昇時にフランジが耐えることができる最大許容圧力は、圧力定格として知られています。 ANSI/ASME B16.5 仕様には、150、300、400、600、900、1500、2500 の 7 つのフランジ圧力定格が記載されています。

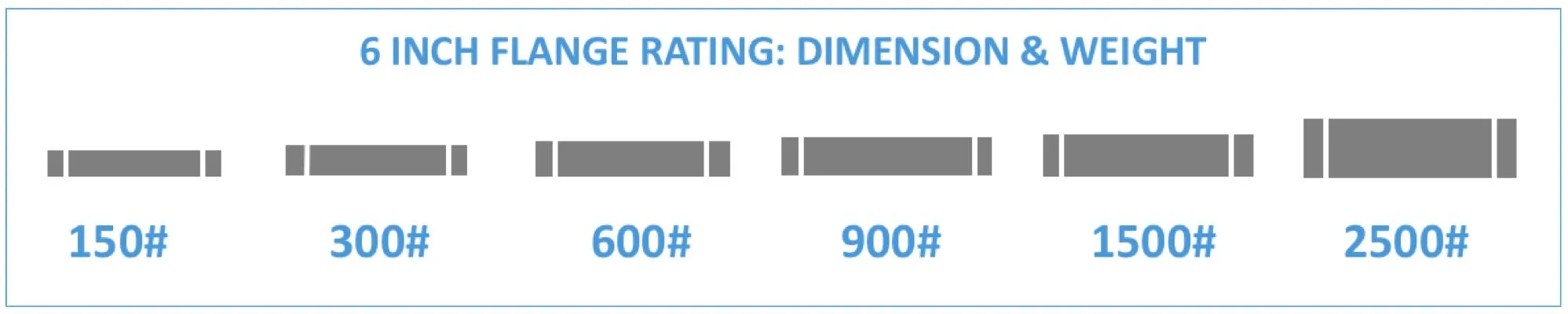

これを図で説明してみましょう。
2 つのフランジのボア サイズが同じ (たとえば 6 インチ)、同じ材質 (たとえば、A105) の場合、定格の低いフランジ (クラス 150) は、定格の高いフランジ (クラス 300) よりも小さく、軽く、耐久性が低くなります。 )、ただし 2 つの異なる圧力定格があります (たとえば、一方のフランジはクラス 150、もう一方のフランジはクラス 300)。 (クラス300)。 この図では、次のことが示されています。
フランジ圧力の定格
これが圧力定格にとって何を意味するのかを見てみましょう。
華氏 600 度の温度では、クラス 150 フランジは 140 psi しか許容できません (以下の定格表による)。
同じ温度 600 °F では、より大型で堅牢なクラス 300 フランジは 570 psi に耐えることができます。
最後に重要なことですが、同じサイズのクラス 2500 フランジはクラス 150 フランジの 34 倍の圧力に耐えることができ、その定格は 600 °F で 4730 psi という驚異的な値です。
